E1 - Design Físico e Topologia¶
Data de Entrega: 31/10 (sexta-feira)
Critério Principal: Racionalidade — seu design deve ser lógico, organizado e baseado em princípios sólidos de engenharia de redes.
Equipamentos do Projeto¶
Roteador Cisco 2911 (R-CIN)¶
Quantidade: 1 obrigatório
Função:
- Roteador de borda (conecta a rede interna à RNP/Internet).
- Realiza roteamento Inter-VLAN usando a técnica Router-on-a-Stick.
- Hospeda o serviço DHCP.
Por que este modelo?
- Suporta sub-interfaces lógicas (essencial para ROAS).
- Portas Gigabit Ethernet (evita gargalos).
- Desempenho adequado para o cenário.
Switch Cisco 3560-24PS (Switch Core)¶
Quantidade: 1 obrigatório
Função:
- Ponto central de agregação de todos os switches de acesso.
- Distribui tráfego entre as VLANs.
- Configura portas trunk para transportar múltiplas VLANs.
Por que este modelo?
- Switch multicamada (Layer 3) — pode rotear entre VLANs.
- Capacidade de processar tráfego em alta velocidade.
- Portas PoE (Power over Ethernet) para expansão futura.
Switch Cisco 2960-24TT (Switches de Acesso)¶
Quantidade: 7
Função:
- Conectar os PCs de cada laboratório.
- Definir portas de acesso para cada VLAN específica.
- Encaminhar tráfego para o Switch Core via trunk.
Por que este modelo?
- Switch Camada 2 otimizado para acesso.
- Suporta VLANs e segurança por porta.
- Custo-efetivo para a densidade de portas necessária.
Documentação para o Relatório¶
Tabela com os equipamentos:
| Equipamento | Modelo | Qtd | Função na Topologia | Conexões |
|---|---|---|---|---|
| Roteador de Borda | 2911 | 1 | ?? | Ex: N (tipo entrada) → Dispositivo alvo, (tipo entrada) |
| Switch Core | 3560-24PS | 1 | ?? | Ex: N (Tipo entrada) → Dispositivo alvo (Tipo entrada) |
| Switch de Acesso | 2960-24TT | 7 | ?? | Ex: N (Tipo entrada) → Dispositivo alvo (Tipo entrada) |
| PCs | PC | 120 | End device | Ex: N (Tipo entrada) → Dispositivo alvo (Tipo entrada) |
Envie também uma captura de tela de como ficou o diagrama final.

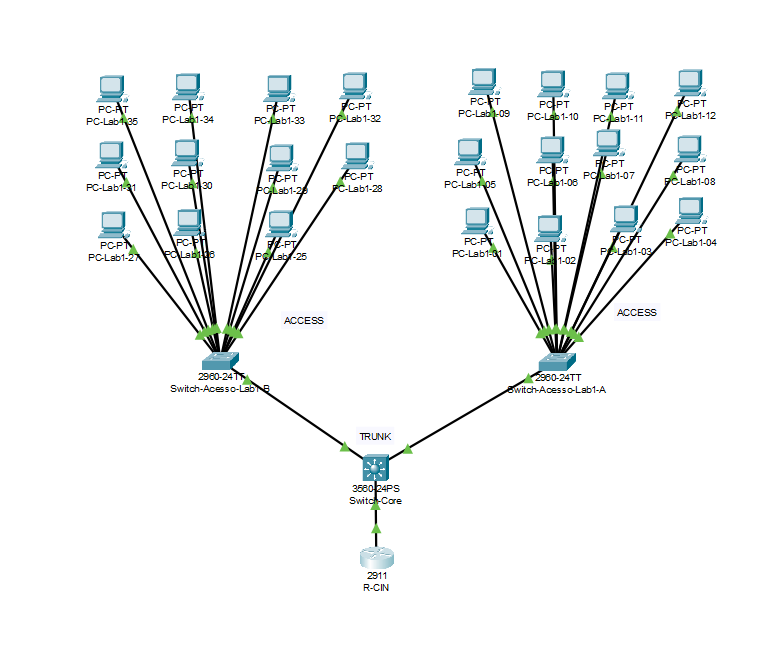

Exemplo de captura de tela (lembrando que a rede será bem mais complexa que esse exemplo): um laboratório com 2 switches de acesso (2960-24TT) atendendo 12 PCs cada, ambos ligados por trunk a um Switch Core (3560-24PS), que por sua vez se conecta ao roteador de borda (2911, R-CIN).
Exemplo de topologia no Packet Tracer
Fundamentos Teóricos¶
Modelo Hierárquico da Cisco¶
Para projetar redes escaláveis e eficientes, a Cisco propõe um modelo hierárquico de três camadas:
1. Camada de Acesso (Access Layer)
- Onde os dispositivos finais (PCs, impressoras) se conectam à rede.
- Foco: segurança por porta, VLANs, alta densidade de conexões.
- No seu projeto: os 7 switches Cisco 2960-24TT (como cada switch tem 24 portas, os labs 1 e 2 precisarão de dois switches).
2. Camada de Distribuição (Distribution Layer)
- Agrega tráfego da camada de acesso.
- Aplica políticas de rede e controle de acesso.
- Realiza roteamento e filtragem de pacotes.
- No seu projeto: função combinada no Switch Core.
3. Camada Core
- Backbone da rede.
- Transporta grandes volumes de dados rapidamente.
- Foco: velocidade e confiabilidade.
- No seu projeto: função combinada no Switch Core.
Core Colapsado (Collapsed Core)¶
Para redes de pequeno a médio porte, é comum combinar as camadas de Distribuição e Core em um único dispositivo. Isso reduz custos, simplifica a gestão e mantém a funcionalidade necessária.
No projeto do CIn: o Switch 3560-24PS atua como Core Colapsado.
Dicas Finais¶
- Organize visualmente: uma topologia limpa facilita o troubleshooting futuro.
- Documente tudo: adicione anotações e use nomenclaturas claras para cada item.
- Lembre-se: este design será a base para todas as entregas seguintes.
Próxima etapa: com a topologia física pronta, você partirá para o planejamento de endereçamento IP usando VLSM (E2).
